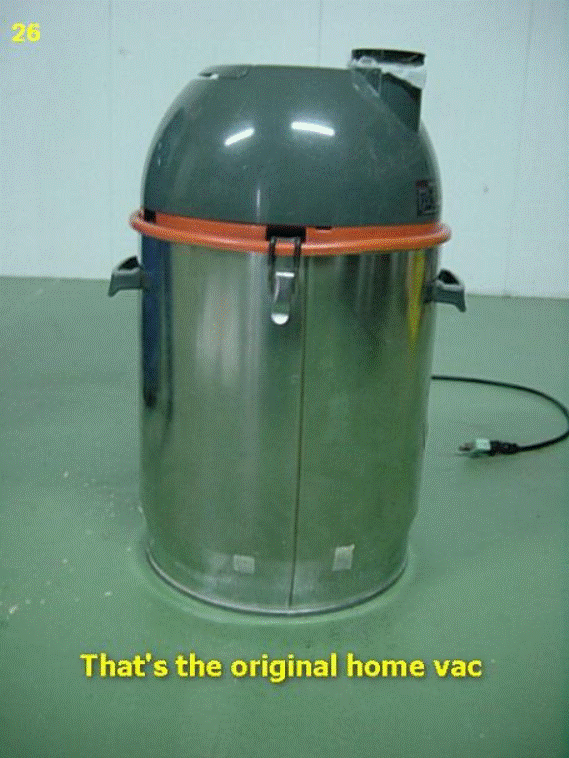

O aspirador, que o autor Nick (Polonês) chamou de R2D2, em alusão ao
versátil robozinho da saga de Guerra nas Estrelas (Star War), é baseado neste
modelo, também encontrado no mercado local (similares).

Aqui está o aparelho desmontado, mostrando a cabeça com o motor de
sucção e todo o equipamento de filtragem. No centro está o corpo do aparelho,
cujo fundo foi removido.

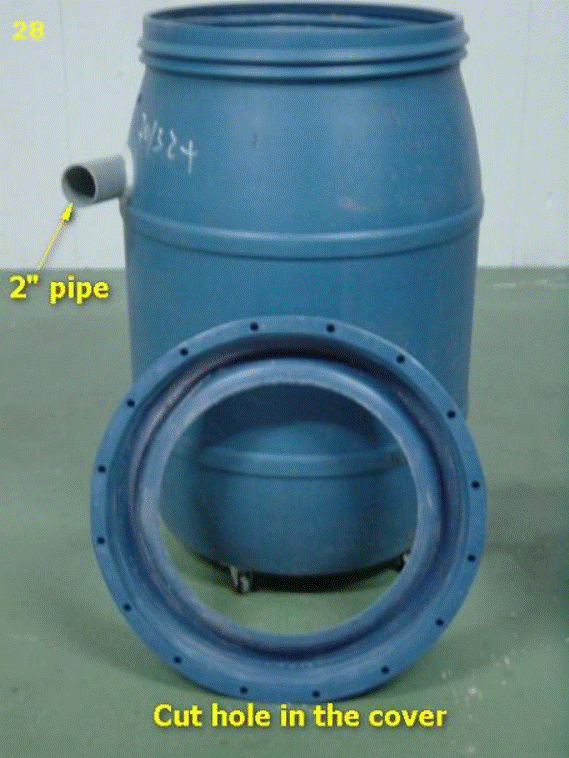

De posse do aparelho, vamos atrás do recepiente plástico que
encontramos destes de 50litros em casas que vendem recepientes usados. Temos
que recortar a tampa na dimensão certa para embutir a base do aparelho. Faça
isso com um estilete ou faca com lâmina bem afiada, depois lixando as rebarbas
que ficarem. Note que foi adaptado rodíxios no fundo do tonel, para facilitar seu
movimento na marcenaria.

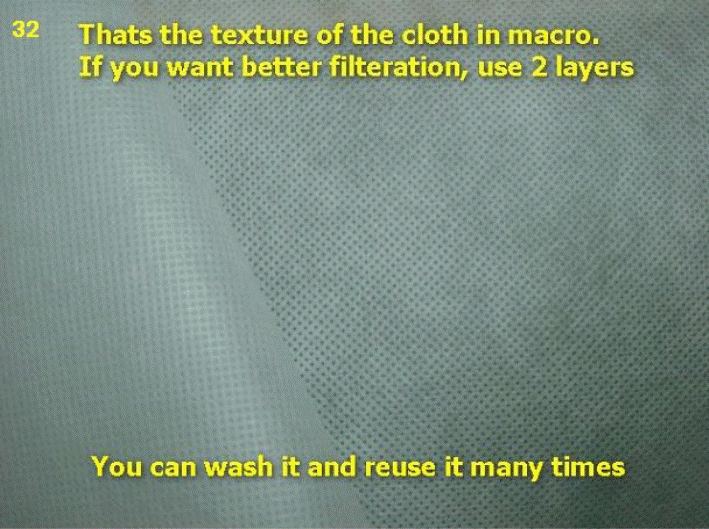

Como elemento filtrante, utilizaremos uma tela composta de TNT- Tecido
Não Tecido, de malha larga ou uma tela, que faça o mesmo efeito com malha
aproximadamente igual a 1/16”

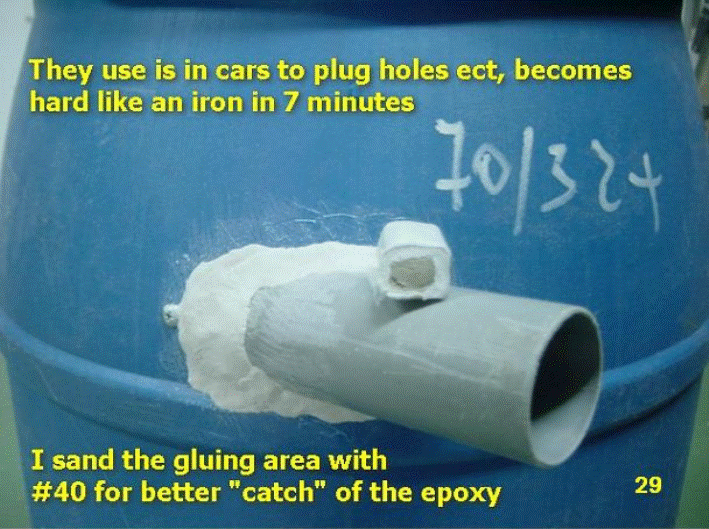

Adaptamos um tubo plástico de 40mm (esgoto ou água) de maneira que
fique instalado tangencialmente ao eixo do recipiente. Esta providência irá
provocar o efeito turbilhionamento, necessário à decantação do pó. A vedação é
feita com massa durepox tomando cuidado para que fique bem firme e vedada,
para evitar a perda de força do vácuo.

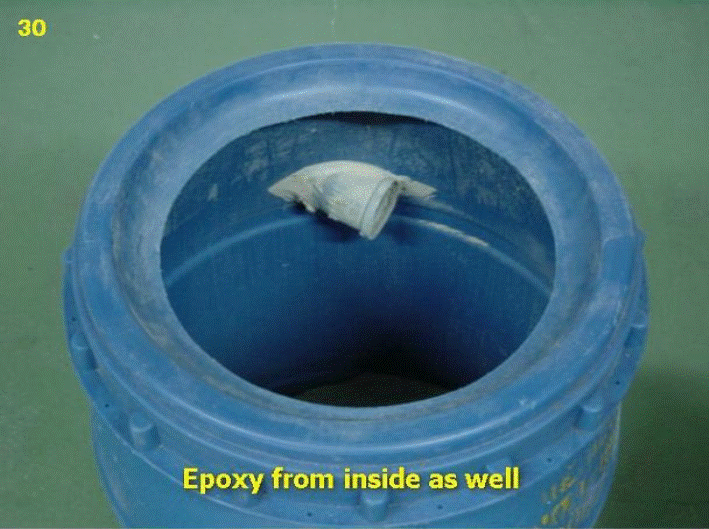

A adaptação do tudo de tomada, agora visto por dentro do recipiente, a
mostrando a instalação tangencial (importante) ao eixo do tambor.

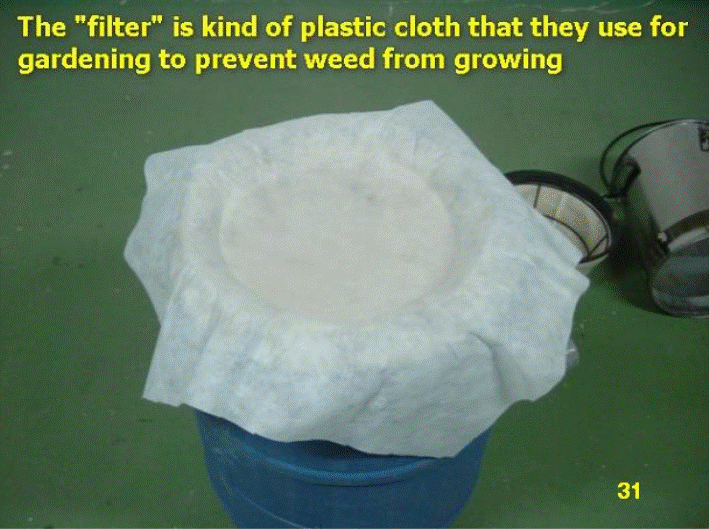

A tela de TNT, entra na tampa do recipiente, em contato direto com a base
do aparelho.

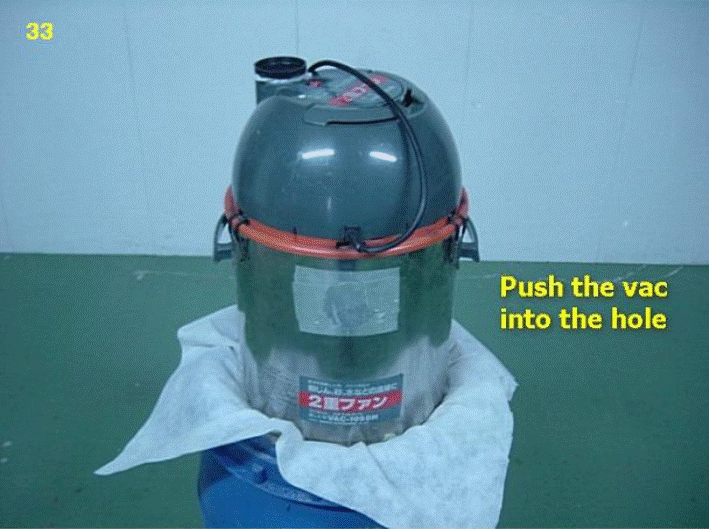

Aqui o aparelho já assentado sobre a tampa do recepiente. Provavelmente
apenas o peso próprio do aparelho, é suficiente para vedar. Mas chamamos a
atenção de que esta vedação deva ser o mais perfeita possível, para não diminuir
a eficiência de sucção. Sugerimos que se utilize borracha de silicone para esta
finalidade.

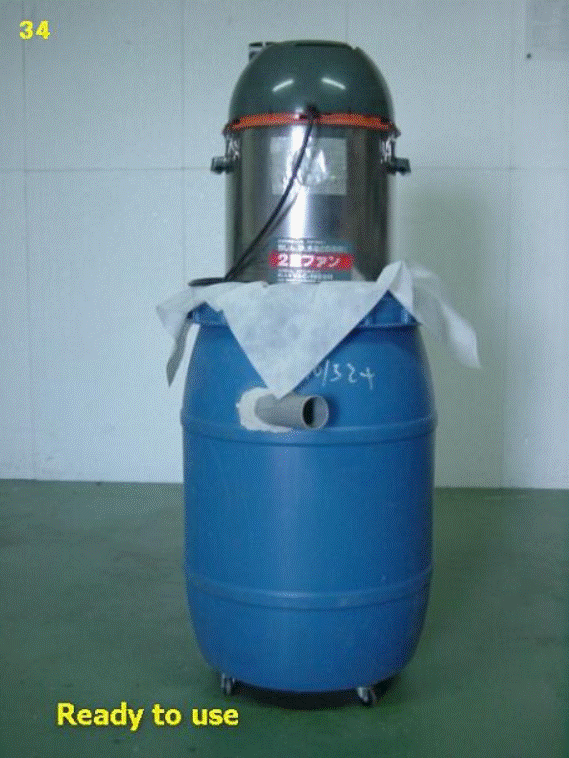

Mais uma foto mostrando o aparelho assentado sobre o recipiente. Notese
que não parece que o autor tenha utilizado algum artifício de vedação, que não
seja o simples apoio do aparelho sobre o recipiente. Observe que foram instalados
rodízios no recipiente plástico, para facilitar sua movimentação dentro da oficina.
Acreditamos que tenham sido colados ao fundo com borracha de silicone, por
exemplo.

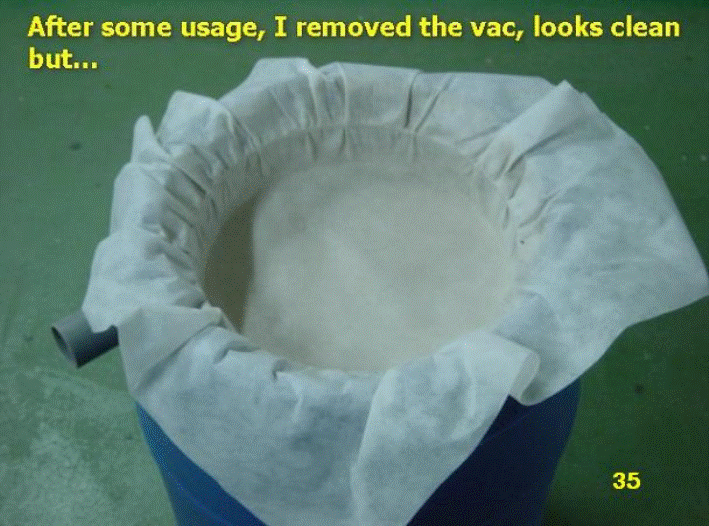

Aqui o autor mostra o resultado da filtração

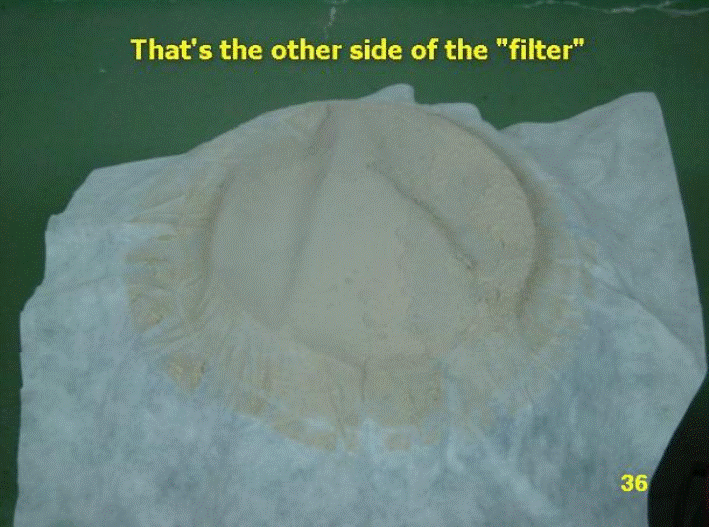

Mais uma imagem do filtro, após a retirada do aparelho de sucção.

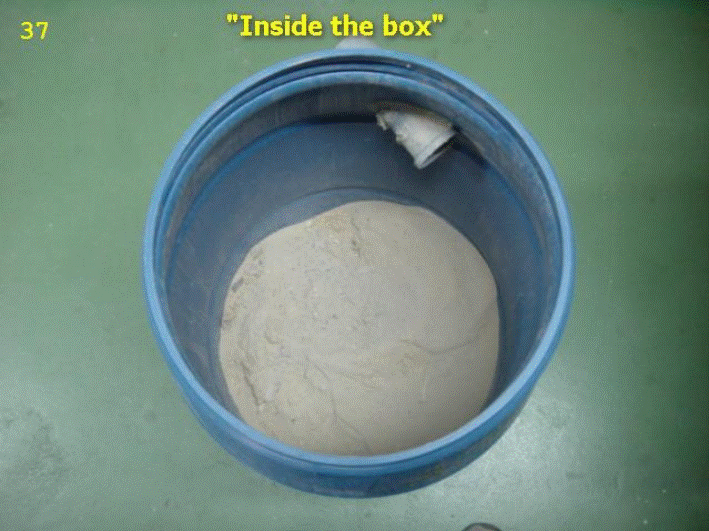

No fundo do recipiente, o pó de serragem já decantado e pronto para
remoção

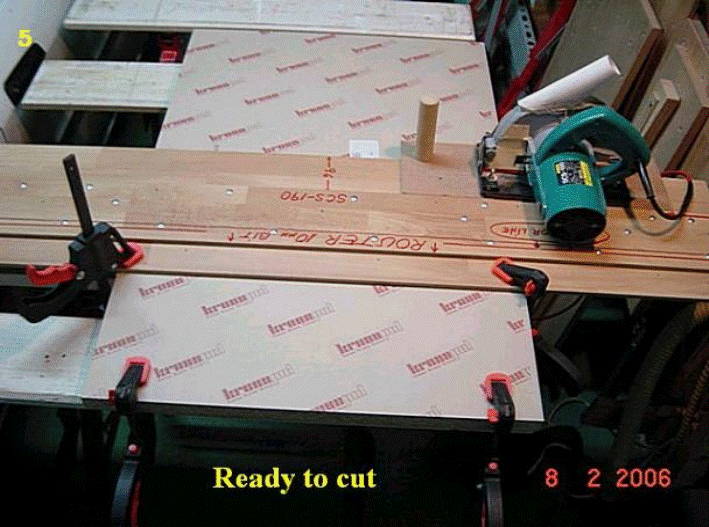

de brinde vai esta adaptação de serra elétrica portátil, mostrando o
interessante jig que o autor fez para torná-la de maneira segura, eficiente para
cortes retos e paralelos. Trata-se de uma base pana, onde se escavou um fence
para a passagem da lâmina e se instalou na frente, uma empunhadura. Esta
providencia dará mais firmeza na manipulação da ferramenta. Acredito que o
mesmo procedimento possa ser feito para as tico-tico manuais, que tanta dor de
cabeça causam em nossos associados, quando querem utilizá-las para cortes
(quase) perfeitamente retos.

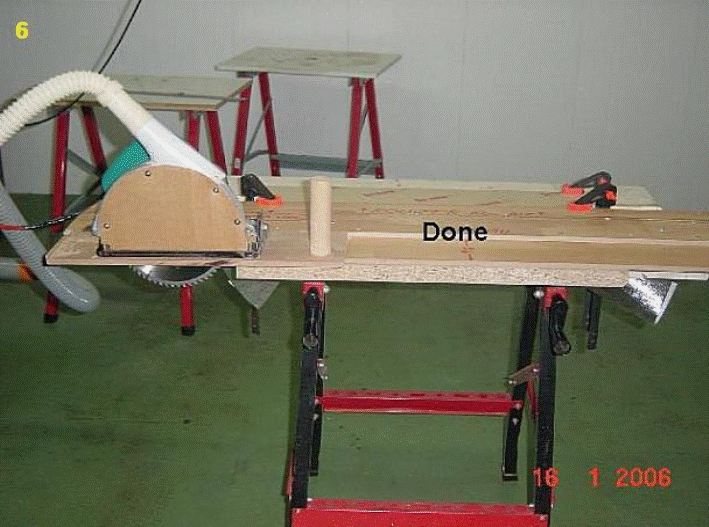

 vejam agora mais próximo, como o autor vedou a serra manual, para
melhor succionar o pó de serragem que será capturado pelo aparelho que
inventou (adaptou)

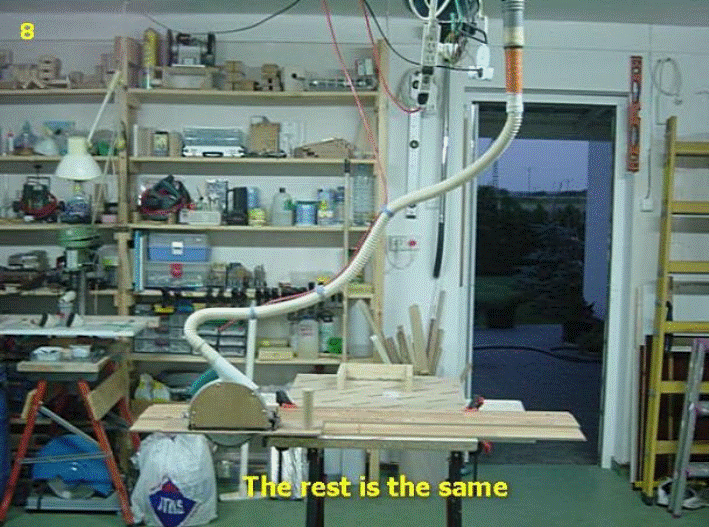

Na última imagem, vemos como é feita a instalação aérea do aparelho
de sucção.
Agora é colocar mão-a-obra e tentar fazer um igual para nossa oficina,
agradecendo ao Nick e ao Sérgio pela excelente idéia. Simples e barata, bem ao
gosto dos hobistas brasileiros.
